高精度測試如何賦能芯片研發？研華iDAQ同步采集技術深度解析
測試數據不同步 研發效率打折扣
晶圓是制造芯片的基礎材料，其內部通道的阻抗會隨著外部磁場的變化而變化。這種變化可能會影響芯片的性能和穩定性。因此，在研發和生產過程中，必須對晶圓的電磁性能進行全面測試，以確保其符合設計要求，并能在各種環境中穩定運行。
同步精度不足：磁場變化與阻抗數據的動態關聯性強，但傳統設備難以實現毫秒級同步控制與采集，導致數據偏差大；
多通道效率低下：晶元內通道數量多，手動切換測試模式耗時耗力，實時數據處理能力弱，拖慢研發進度；
系統配置僵化：不同產品測試需求差異大，傳統系統擴展性差，無法靈活適配用戶自定義的測試文件。
破局利器：高效、精準、靈活iDAQ測試測量系統
為解決上述痛點，研華攜手蘇州峘一自動化有限公司開發一套iDAQ測試測量系統，可精準控制磁場輸出波形并同步測量多路通道阻抗，以技術創新直擊行業需求。此外，系統支持靈活配置，通過導入用戶自定義的測試文件完成不同產品的測試，并實時保存數據、生成圖表。

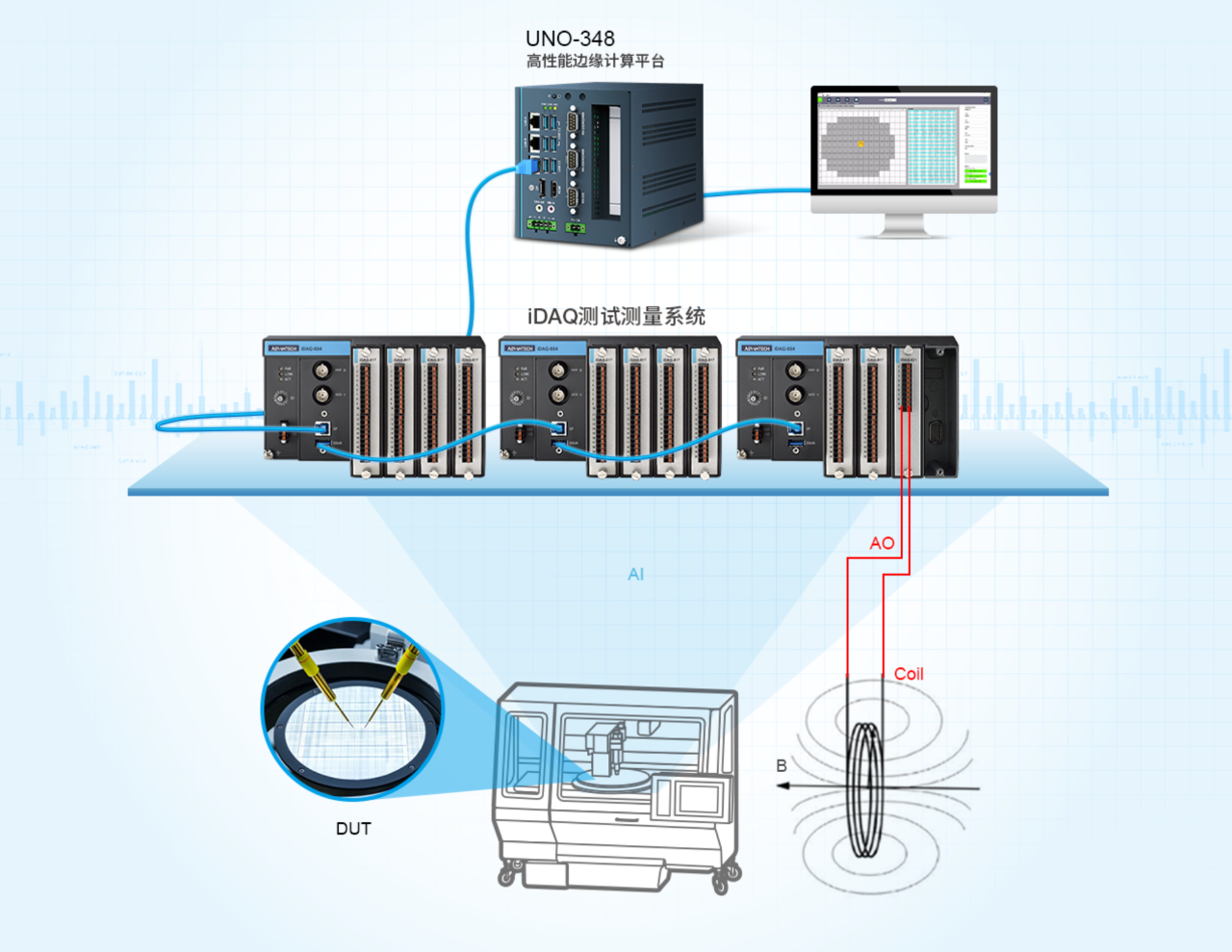

以高性能UNO-348嵌入式工控機作為主控單元，負責整體系統的協調與控制。為了實現精確的數據采集，系統選用了三塊四槽的iDAQ-934機箱，搭配十張八通道AI模塊（iDAQ-817），用于通過電壓換算進行電阻采集。同時，磁場控制由一張四通道AO模塊（iDAQ-821）完成，確保輸出波形的精確性。

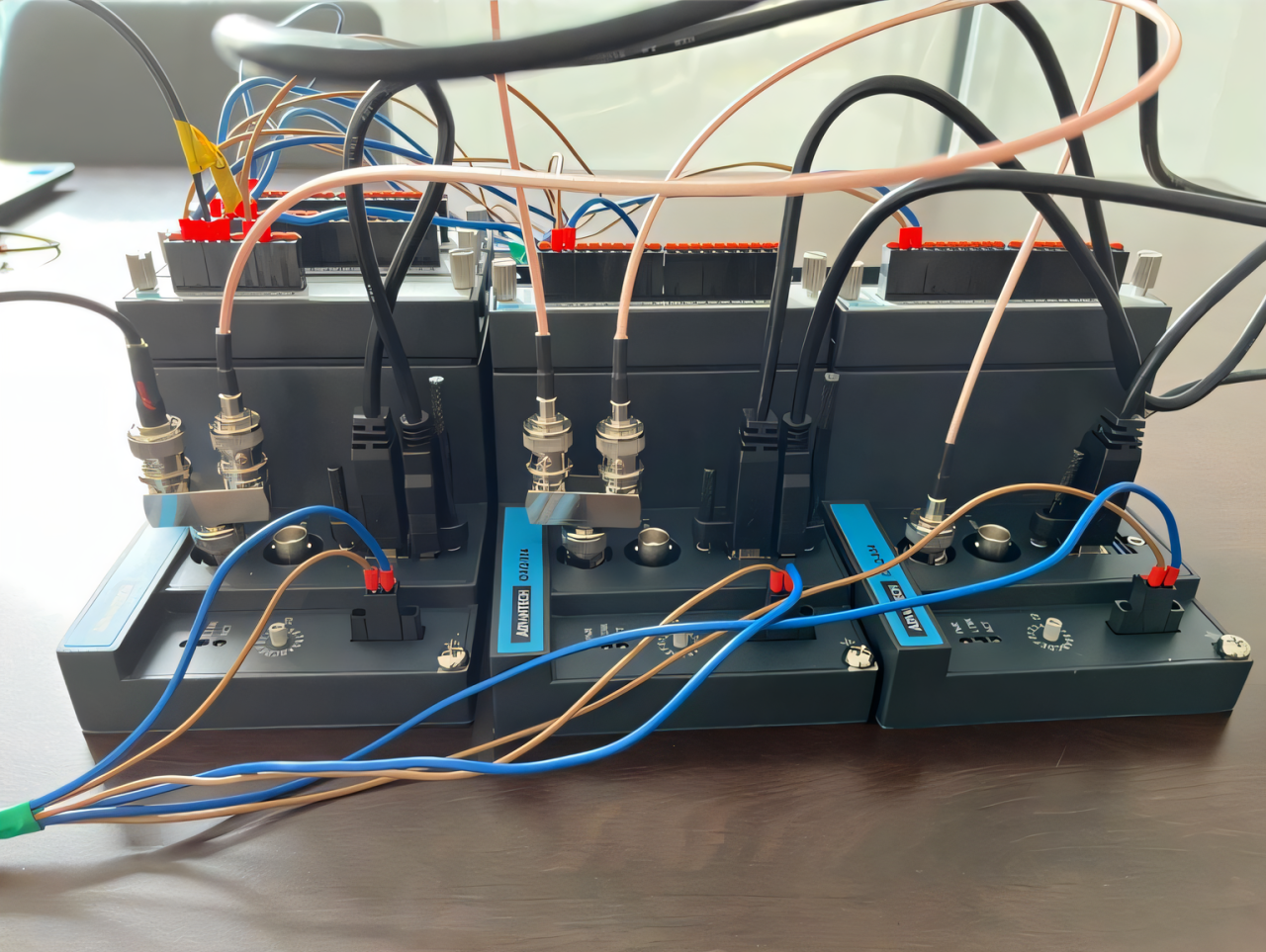

系統采用多種技術手段以保證AI與AO的同步觸發。同一機箱內的模塊間通過研華獨有的“融合”功能實現便捷同步，而不同機箱之間則通過PFP0接口共享時鐘信號，確?？鐧C箱的時間一致性。

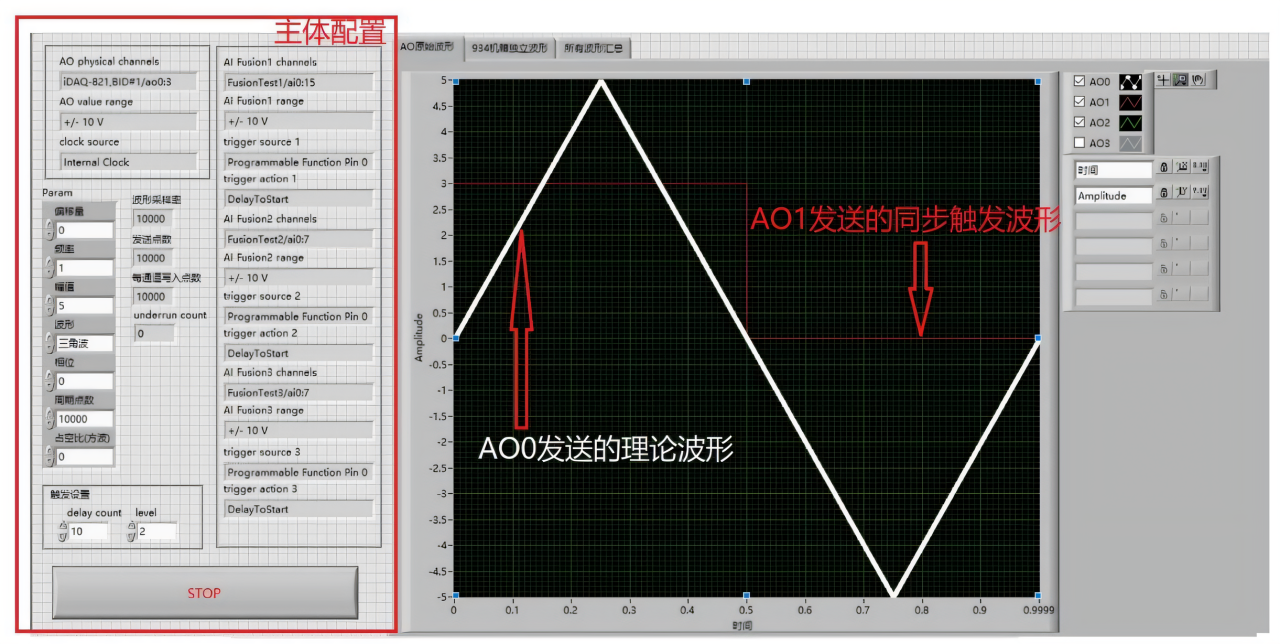

此外，iDAQ-821 的 AO0 作為控制信號輸出，AO1 作為觸發信號給到iDAQ-934 的 PFP1,該 PFP1 接口作為 iDAQ-817 模擬量輸入的啟動觸發信號。這樣就完成了 AI 和 AO的同步觸發啟動。可以實現在同一時刻點下的橫向?qū)Ρ?，即不同磁場下的晶元各通道輸出表現。

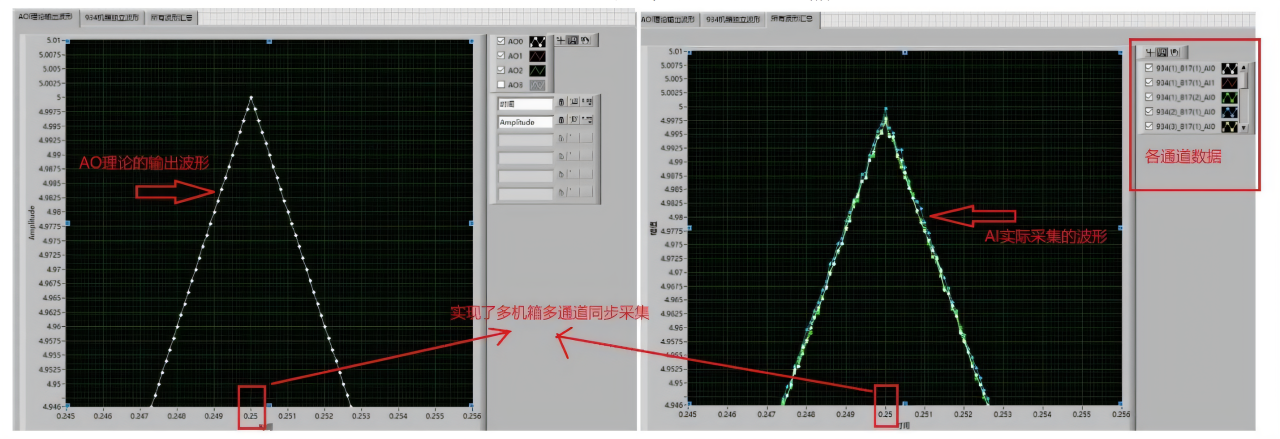

iDAQ測試測量系統的同步性能通過嚴格的測試得到了充分驗證。具體而言，團隊采用標準三角波作為AO模塊的輸出信號，并將其直接連接至AI模塊的輸入通道進行采集。結果顯示，AI模塊從首個采樣點開始精準捕獲AO輸出的三角波，且各AI通道采集的波形完全重疊，證明了系統在時間軸上實現高度一致的同步采集。
此外，通過將iDAQ-821的AO1作為觸發信號，成功啟動了iDAQ-817的模擬量輸入采集，確保AI與AO模塊在同一時刻點啟動工作，實現了不同磁場條件下晶圓通道輸出表現的精確對比。

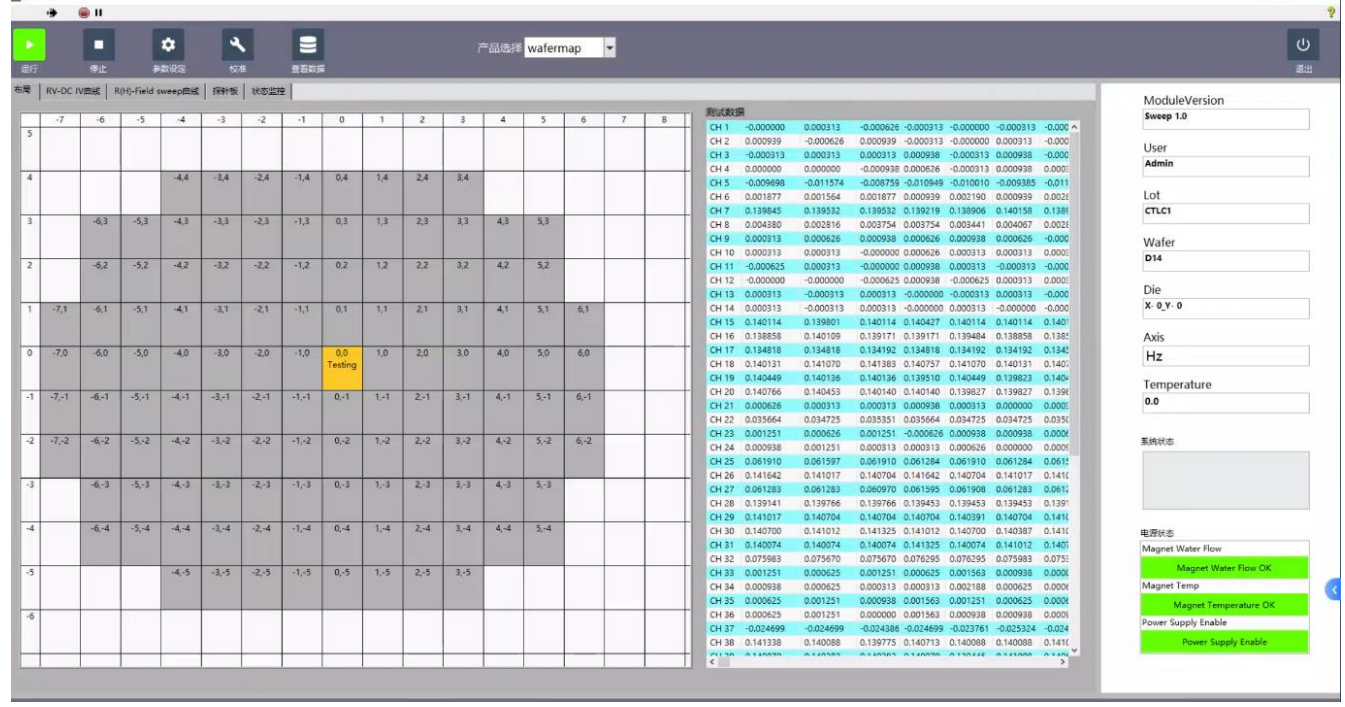

研華為客戶定制了一套專用測試軟件，基于不同的晶圓型號，用戶可以便捷地設定產品規格信息、采集通道、測試路徑地圖、磁場波形、循環數量等參數。
一鍵啟動測試流程，整個測試過程會通過表格和波形圖的形式顯示在軟件界面上，在曲線呈現的同時可自動記錄過程數據。測試結束后，后臺自動捕捉關鍵測試數據并進行二次計算，最終生成各類圖片、報表文件提供給用戶。
方案成效：從驗證到量產 客戶這樣說
某半導體制造商在研發一款新型高性能晶圓時，面臨電磁性能測試的復雜挑戰。由于該晶圓需要在多種磁場環境下工作，其內部通道阻抗的變化對芯片性能至關重要。然而，傳統測試方法在高精度同步采集、靈活配置和大規模量產支持方面存在明顯不足。
通過部署研華iDAQ測試測量系統，客戶在從驗證到量產的全過程中取得了以下顯著成效：
01 測試精度全面提升
系統的高精度同步機制確保了AI與AO模塊在同一時間點完成數據采集與輸出，消除了傳統方案中的延遲誤差。驗證結果顯示，標準三角波被各AI通道從首個采樣點開始精準捕獲，波形完全重疊，證明了系統的可靠性。這種高精度在量產階段進一步保障了每一片晶圓的質量一致性。
02 測試效率顯著提高
自動化測試流程大幅縮短了單次測試時間，同時減少了人為干預帶來的操作失誤。特別是在量產階段，系統的高效性能顯著降低測試成本，提升整體生產效率。
03 數據分析能力倍增
系統生成的圖表和報告文件使數據呈現更加直觀清晰，幫助工程師快速識別異常點并制定改進措施。此外，實時保存的數據為長期趨勢分析奠定了基礎，助力客戶持續優化生產工藝。
研華iDAQ測試測量系統解決了多通道同步測試的難題，從磁場控制到數據生成全流程自動化，實現效率與精度雙贏！
隨著半導體技術的不斷進步，晶圓測試的需求也在持續升級。研華iDAQ測試測量系統憑借高精度同步控制、強大的靈活性、自動化數據分析等，成功幫助客戶克服傳統測試方法的局限性，顯著提升了測試效率和數據可靠性。未來，研華將繼續優化產品功能，探索更多應用場景，助力半導體行業邁向更高水平。
