行業狀況
全自動點膠機裝置廣泛應用與半導體、電子零部件、LCD制造等領域。傳統自動點膠機在點膠的過程中路徑單一，編程復雜，精度不高，完成一張PCB板點膠需要大量的時間且點膠質量一般。高速點膠機可以實現快速精準移動，量的控制也十分精準，是點膠機未來的發展方向。點膠機應用的行業在不斷的擴大，生產技術也在不斷的創新。
項目背景
昆山XXX智能科技有限公司是一家致力于液晶顯示模塊設備及觸摸屏模塊設備的研發、生產及銷 售于一體的創新型公司?？蛻?hù)之前采用研強工控機加固高八軸運動控制卡，在新項目中推薦測試研華工控機與八軸運動控制卡整體解決方案。
系統描述
上端主要部件包括工業相機、測距離設備和點膠頭。
下端主要設備包括驅動器、伺服電機、工控機、運動控制卡等
系統組成
運動控制（圓弧插補、直線插補）
數據量輸入輸出
工控機進行設備主控，PCI插槽數量在三個以上。
系統實施
客戶需求：
·八軸 ·直線插補、圓弧插補
·連續運動軌跡時能夠?qū)崿F(xiàn)DI/DO信號
·精確定位
▲研華方案：
·IPC-510工控整機
·PCI-1285*QCAM-GM2500-014CE*2

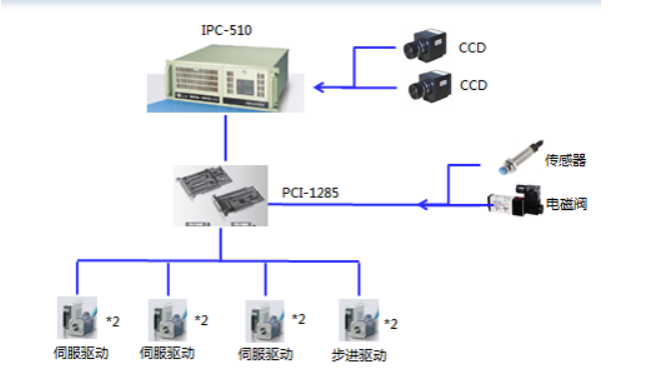

應用架構說明
研華優勢
1、研華軸卡為DSP架構，底層運動運算不占用CPU效率，且實時性好。
2、能夠?yàn)榭蛻?hù)提供快速的客制化需求，例在走連續軌跡時輸出DO。
3、一張軸卡僅占用一個槽位，具有更高的可靠性。同時，可以節省工控機PCI槽位，利于擴展。
4、虛擬軸卡功能。可模擬插卡做相關軟體測試及調試的動作。
5、研華軸卡統一API函數，換卡無需重新改寫程式。
6、提供G-Code 、CAD DXF轉換為路徑表的完整解決方案。
7、為客戶提供工控機及軸卡整體解決方案，提高售前售后服務效能。
